遠程模塊 網關使用方法簡單說明：
遠程模塊 網關通過串口或者網口連接西門子300 plc（CPU312C 314C 315C 313-2DP等等）
遠程模塊使用網線 4G 或者WIFI上網
電腦安裝配置軟件。注冊用戶
登錄
建立配置文件（通訊參數 上網方式 需要監控的plc數據等等）
下載到遠程模塊 網關
上傳到云平臺
進入云平臺，組態監控畫面

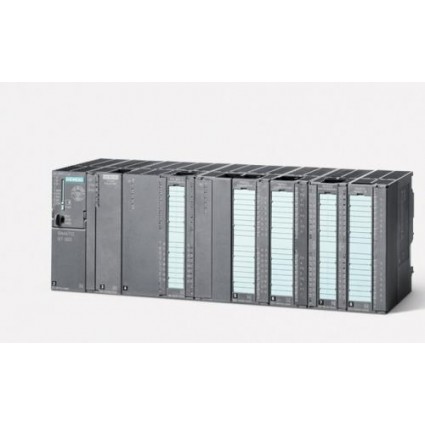

西門子CPU313C-2DP 6ES7313-6CG04-0AB0
CPU313C-2DP緊湊型CPU ，擁有128個KBYTE工作記憶， 16DI/16DO ， 1PT100 ， 4個高速計數器（ 60 KHZ），1 。接口MPI / DP可達12Mbit / s
一般信息
硬件產品狀態
01
固件版本
V3.3
附帶程序包的
工程系統
STEP7 V5.5 + SP1 以上或 STEP7 V5.3 + SP2 以上，附帶 HSP 203
電源電壓
DC 24 V
是
允許范圍，下限 (DC)
19.2 V
允許范圍，上限 (DC)
28.8 V
電源導線的外部保險裝置（推薦）
LS 開關，類型 C，*小值 2 A；LS 開關，類型 B，*小值 4 A
電源和電壓斷路跨接
停電/斷電跨接時間
5 ms
重復率，*小值
1 s
數字輸入端
負載電壓 L+
額定值 (DC)
24 V
反極性保護
是
數字輸出端
負載電壓 L+
額定值 (DC)
24 V
反極性保護
否
輸入電流
耗用電流（額定值）
800 mA
耗用電流（空載），典型值
110 mA
接通電流，典型值
5 A
I2t
0.7 A2·s
數字輸入端
來自負載電壓 L+（空載），*大值
80 mA
數字輸出端
來自負載電壓 L+，*大值
50 mA
功率損失
功率損失，典型值
9 W
存儲器
工作存儲器
集成
128 kbyte
可擴展
否
用于剩余數據模塊的剩磁存儲器大小
64 kbyte
裝載存儲器
插拔式 (MMC)
是
插拔式 (MMC)，*大值
8 Mbyte
MMC 上的數據管理（在上一次編程后），*小值
10 a
緩沖
存在
是; 通過 MMC 擔保（免維護）
不帶電池
是; 程序和數據
CPU-處理時間
對于位運算，典型值
0.07 μs
對于詞運算，典型值
0.15 μs
對于定點計算，典型值
0.2 μs
對于浮點計算，典型值
0.72 μs
CPU-組件
組件數量（總計）
1024; （DB、FC、FB）；可以通過安裝的 MMC 減少可裝載塊的*大數量。
DB
數量，*大值
1024; 數字條：1 至 16000
容量，*大值
64 kbyte
FB
數量，*大值
1024; 數字條：0 至 7999
容量，*大值
64 kbyte
FC
數量，*大值
1024; 數字條：0 至 7999
容量，*大值
64 kbyte
OB
說明
參見操作列表
容量，*大值
64 kbyte
可用循環 OB 數量
1; OB 1
時間報警 OB 數量
1; OB 10
延遲報警 OB 數量
2; OB 20, 21
喚醒警告 OB 數量
4; OB 32、33、34、35
過程報警 OB 數量
1; OB 40
DPV1 報警 OB 的數量
3; OB 55、56、57
啟動 OB 數量
1; OB 100
異步錯誤 OB 數量
5; OB 80、82、85、86、87
同步錯誤 OB 數量
2; OB 121、122
嵌套深度
每個優先等級
16
錯誤 OB 中的附加等級
4
6ES7312-1AE14-0AB0 / CPU312, 32KB CPU312 PLC編程及遠程下載程序
6ES7313-5BG04-0AB0 / CPU313C, 24DI/16DO/5AI/2AO, 128KB 遠程下載CPU313C PLC程序及編程維修
6ES7313-6CG04-0AB0 / CPU313C-2DP, 16DI/16DO, 128KB
6ES7314-1AG14-0AB0 / CPU314, 128KB
6ES7314-6CH04-0AB0 / CPU314C-2DP, 24DI/16DO/5AI/2AO, 192KB
6ES7314-6EH04-0AB0 / CPU314C-2PN/DP, 24DI/16DO/4AI/2AO, 192KB
6ES7315-2AH14-0AB0 / CPU315-2DP, 256KB
6ES7315-2EH14-0AB0 / CPU315-2PN/DP, 384KB
6ES7315-6TH13-0AB0 / CPU315T-2 DP, 256KB
6ES7317-2AK14-0AB0 / CPU317-2DP, 1MB
6ES7317-2EK14-0AB0 / CPU317-2PN/DP, 1MB
6ES7317-6TK13-0AB0 / CPU317T-2DP, 1024KB
6ES7318-3EL01-0AB0 / CPU319-3PN/DP, 2MB
