普賽斯電流傳感器測試解決方案

   普賽斯CTMS霍爾傳感器來料測試儀，可用于精準測量各種電流傳感器（霍爾電流傳感器、羅氏線圈、皮爾森線圈等）的靜態與動態參數，單臺大電流源電流可高達1000A。測試參數包括：直流參數如溫度漂移、零點 誤差、線性度等，和交流參數如響應時間、帶寬、噪聲頻譜等。 CTMS電流傳感器測試系統總體上包括：測試設備、上位機控制系統、測試夾具等。其中測試設備主要包括直流大電流源設備、階躍脈沖電流源設備、寬頻帶大電流源設備、頻譜儀、示波器、電流方向切換裝置、環境溫度模擬裝置、傳感器供電裝置、數據采集裝置等。 上位機控制系統主要包括對儀器的控制、數據自動采集、自動保存、數據的生成等功能模塊以及測試界面的設計。詳詢

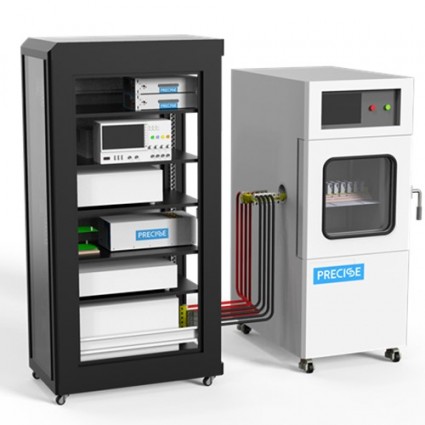

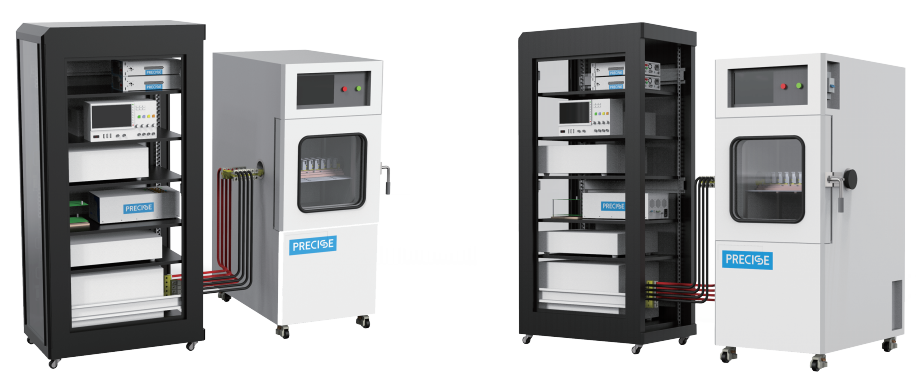

圖： 普賽斯CTMS電流傳感器測試系統

零點、靈敏度、線性度測試

   在標準供電以及環境溫度條件下，參照電流傳感器的量程，按照10%步進為一個測試點（或者根據客戶指定電流步進）測量傳感器輸出信號。

響應時間測試

  在標準供電以及環境溫度條件下，電流傳感器在額定原邊電流值時的輸出響應時間。對于閉環霍爾電流傳感器，響應時間一般為μs級別。因此，這就要求用于測試的原邊電流輸出源，能夠具有快速電流輸出能 力。此外，搭建電路時一定要將用于測試原邊電流信號 與電流傳感器輸出信號的探頭均接入示波器，保證同布采集信號。

溫度漂移測試

  溫度下的輸出信號特征曲線。 在標準供電條件下，測試電流傳感器在不同環境溫度下的輸出信特征曲線。

頻率帶寬測試

  在標準供電以及環境溫度條件下，測試電流傳感 器在不同頻率帶寬正弦波的電流傳感器輸出信號響應特征曲線。

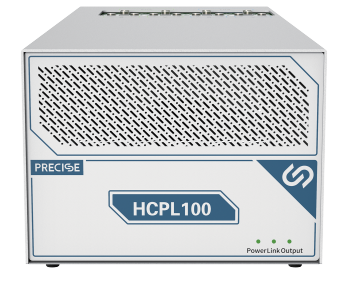

大電流脈沖電源HCPL100

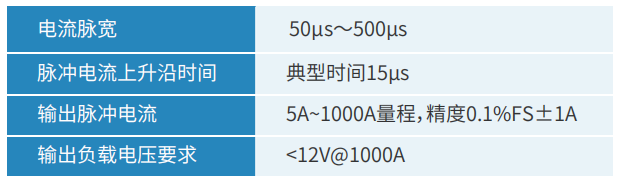

  普賽斯大電流脈沖電源HCPL100是武漢普賽斯打造的大電流、高精度、寬測量范圍的專用測試電源，具有輸出電流大（1000A）、脈沖邊沿陡（15μS）、支持輸出極性切換等特點。

夾具

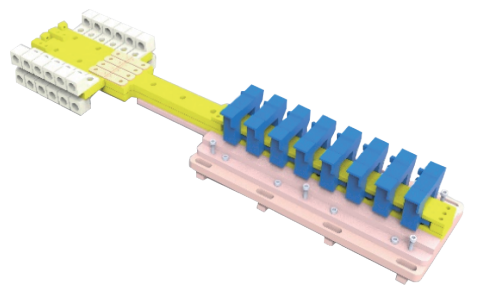

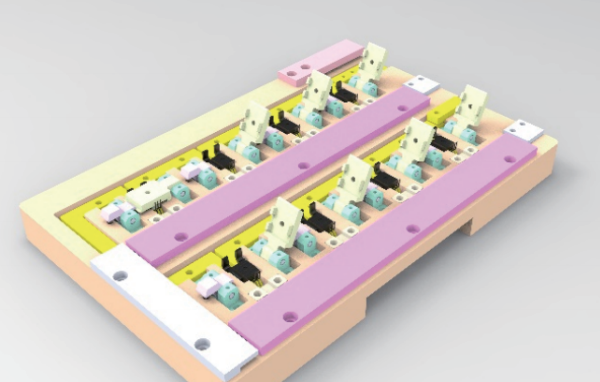

  針對不同的封裝形式，設計了不同的固定夾具，可滿足常規封裝的測試，如QFN、SOIC、SOICW、PFF、 PSF及穿芯式。

如需獲取詳細系統搭建方案及測試線路連接指南，歡迎來電咨詢！
