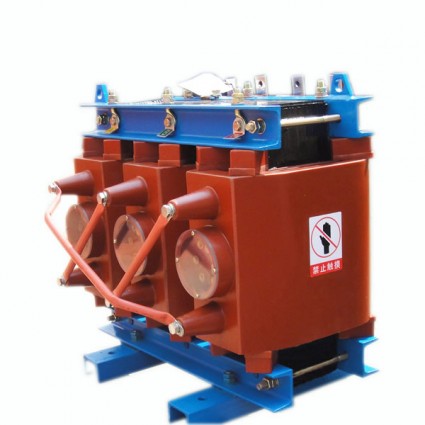

H級發電機勵磁變壓器ZS-45/6.3-0.32，Yd11

1.產品介紹

ZS-45/6.3勵磁變壓器是一種專門為發電機勵磁系統提供三相交流勵磁電源的裝置，勵磁系統通過可控硅將三相電源轉化為發電機轉子直流電源，形成發電機勵磁磁場，通過勵磁系統調節可控硅觸發角，達到調節電機端電壓和無功的目的。通常接于發電機出口端，因發電機出口電壓較高，而勵磁系統額定電壓較低，故需一個勵磁變壓器ZLSC來降低電壓。

2.產品特點

由于勵磁變壓器ZLSC所帶負載為整流后的電感性負載，二次側電流含有大量高次諧波分量；

同時又存在過電壓沖擊的問題。發電機勵磁變壓器對產品的制造要求更高。因此，通過采取降

低磁密和電密，加強匝間絕緣，采用特有的澆注變壓器局放控制技術和內應力控制工藝，把勵

磁變壓器的內部絕緣控制在理想的狀態，從而確保了變壓器的關鍵性能。通過在高低壓繞組

間加裝屏蔽接地屏，有效屏蔽變壓器間的寄生電容，抑制諧波對勵磁系統的影響。產品具有過

載能力強、低損耗、低噪音、免維護、節能特點。防潮、防霉、防鹽霧，散熱性好，適應高海

拔、高溫度及惡劣環境。

3．產品性能參數

工作方式： 連續運行

調壓范圍： ±2×2.5%

相數： 3相

聯接組： Y，d11

極性： 減極性

絕緣等級： H級

冷卻方式： AN/AF

調壓方式： 無載調壓

4.執行標準

GB 1094.1- 2013     《電力變壓器》

GB 1094.11-2007     《干式變壓器》

GB/Tl0228 -2015    《干式電力變壓器技術參數和要求》

GB 1094.3- 2013      《電力變壓器絕緣水平和絕緣試驗》

5.使用條件

a.海拔 海拔不超過1000m。

b.環境溫度： 氣溫-30℃ ～+40℃

日平均氣溫 +30℃

年平均氣溫 +20℃

c.大氣相對濕度 ：日平均不超過95％, 月平均不超過90%

d.具有良好的接地網

e.電源頻率：50Hz
