一）企業簡介

浙江廣天電力設備股份有限公司，始建于1985年，座落于中國蜜橘之鄉臺州黃巖，是專業生產、開發干式變壓器和干式電抗器系列產品的高新技術企業。公司現有職工350余人，各類專業技術人員100余人,其中高、中級工程師和經濟師30余人，公司占地面積30387平方米，其中新區占地面積26875平方米，建筑面積23000多平方米，年產值近3億元，總資產超2.5億元，年產量350萬kVA，注冊資金11187.15萬元，系浙江省干式變壓器行業最大產銷企業。

    公司擁有雄厚的技術開發力量、一流的生產檢測試驗設備和先進的管理經驗，現已基本形成以開發部門為主體的集科研、教育、培訓、開發為一體的科技開發網絡。并于2000年在同行業中率先通過了9001質量管理體系認證，于2011年通過了14001環境管理體系認證和28001職業健康安全管理體系認證，且陸續建立健全了涉及公司管理、車間生產、技術研發、財務核算、員工福利、培訓深造等各項規章制度，保證了公司的穩步快速發展。

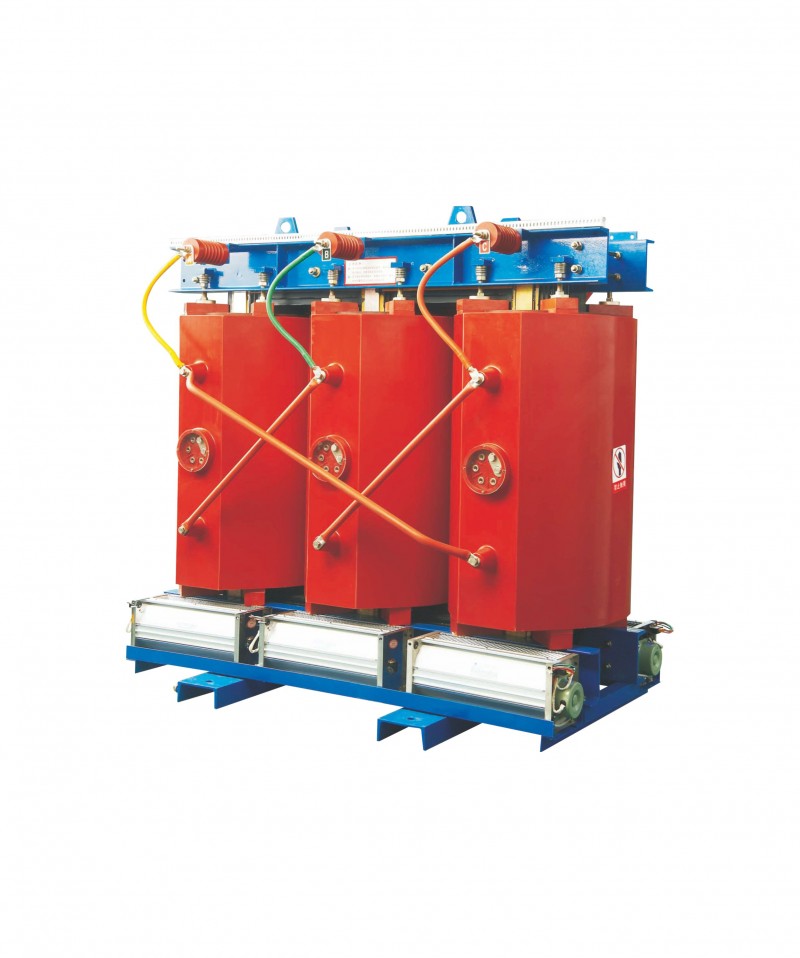

   公司主導產品包括SCB系列樹脂絕緣干式電力變壓器、干式鐵芯串并聯電抗器、干式磁控電抗器、NOMEX絕緣系統SG（H）B10型非包封與包封型干式電力變壓器、接地消弧成套產品和電力濾波成套裝置。所有產品都通過了國家變壓器質量監督檢驗中心和電力工業電氣設備質量檢驗測試中心(武漢高壓研究所)的檢測，各系列產品突發短路試驗均一次通過。所有產品經電能(北京)產品認證中心認證，取得節能產品認證證書。部分產品通過歐盟荷蘭KEMA試驗，為產品走向歐盟鋪平了道路，在歷次國家干式變壓器抽檢中，均獲得優等品的測試結果。

特別是公司生產的所用變，因其設計新穎，結構合理、體積小、占地少、安全防火、無污染、低損耗、低噪音、節能效果明顯、免維護、散熱性好、過負載能力強、熱穩定性能好、可靠性高、使用壽命長等優點，在國內市場占有率穩居全國之首，被各用戶單位列為指定生產廠家，為公司帶來極大的聲譽。08年新研發的鐵路變，09年研發的鐵路專用箱式電抗器和干式磁控電抗器，在高速鐵路工程項目屢屢中標，在已投入使用的武廣線、鄭西線、甬臺溫線、溫福線、福廈線有多臺產品安全穩定運行。公司近幾年著手開發的靜電除塵干式變壓器、高效節能中高頻變壓器在節能環保方面都將會有突出貢獻，在諸多細節上采用多項先進技術，尤其是不同于傳統并聯濾波方式研發的電力濾波裝置，從當前的市場狀況和客戶走訪情況看，產品##市場前景。公司的產品是在吸收國內外先進技術的基礎上，通過不斷優化創新自主研發擁有自主知識產權，主要經濟、技術指標均居國內先進水平，多數技術參數達到國際IEC標準。使深入負荷中心的變壓器真正達到了低噪音、低損耗、低局放、產品運行安全可靠且質量穩定。公司每年從銷售收入中支出3%～5%作為研發經費，在現有的工作基礎和條件下，以最快的速度推出新產品，開發新技術。現有多項系列產品榮獲“浙江省高新技術產品”稱號，兩項產品列為“國家火炬計劃”，已在高電壓等級、高絕緣性能、智能環保型產品上獲專利近四十項，其它申請的二十余項均已受理，其中有多項發明專利處于公示期。我公司的產品從核心技術講應屬于國內一流，特別是在高電壓、小容量這種高技術含量的樹脂澆注式干式變壓器的專有技術上尤為突出與成功。2005年試制生產的全國首臺樹脂絕緣干式靜電除塵變壓器ZDC-1/66局放量僅有3pC,是樹脂絕緣干式變壓器的一種極優品質。

公司曾被國家經貿委推薦為“兩網改造”企業，并多次榮獲“重點骨干企業”、“百強企業”、“AAA級資信企業”、“納稅A級企業”稱號，2004年被認定為“省科技型中小企業”、“市高新技術企業”，2006年被認定為“省級高新技術企業”，2007年獲“浙江##”稱號，2008年通過司法程序認定為“中國馳名商標”， 2010年榮獲“省專利示范企業”、“市自主創新試點企業” ,2011年認定為“浙江省###商標”，于10月按新認定管理辦法復審認定為“高新技術企業”。并分別于2004年建立“廣天變壓器市級高新技術研究開發中心”，2007年建立“廣天干式變壓器省級高新技術研究開發中心”

在公司技術開發人員自主研發新產品的同時，并積極和相關行業的權威部門及各大院校、科研機構合作，聽取他們的意見。目前，公司與全國變壓器權威機構沈陽變壓器研究所、浙江大學、浙江理工大學等都保持著良好的合作關系，公司的努力也得到了院校和專家的肯定。

除此之外，公司非常注重人才隊伍建設，每年從高校招進一批大學生，充實到管理層，提高企業管理和創新能力，每年從職業技術學院招進一批學生加入到一線工人隊伍，整體提高企業員工隊伍素質和操作水平。

中國經濟日益融入世界經濟潮流中，國內市場國際化、國際市場國內化，面對挑戰，廣天人決心立足本土，堅持“科技化、產業化”發展方向，不斷創新，大力引進先進設備、技術和####人才，整合資源，發揮優勢，努力將“廣天”打造為國內外知名品牌，為中國電力事業的發展做貢獻。

以下附上我公司設計、管理、制造能力和條件：

(1) 設計能力與條件

設計能力與條件

1.產品設計與開發

設計開發電壓等級35kV及以下干式變壓器、干式電抗器、非晶合金變壓器、MCR無功補償裝置。

2.軟件應用

2.1 繪圖軟件

★CAXA電子圖板

CAXA電子圖板是功能齊全的通用CAD系統。它以交互圖形方式，對幾何模型進行實時的構造、編輯和修改，并能夠存儲各類拓撲信息。CAXA電子圖板提供形象化的設計手段，幫助設計人員發揮創造性，提高工作效率，縮短新產品的設計周期，把設計人員從繁重的設計繪圖工作中解脫出來，并有助于促進產品設計的標準化、系列化、通用化，使得整個設計規范化。系統具有友好的用戶界面，靈活方便的操作方式。系統提供強大的智能化工程標注方式，并提供強大的智能化圖形繪制和編輯功能。

★AutoCAD

AutoCAD是美國Autodesk公司##于1982年生產的自動計算機輔助設計軟件，用于二維繪圖、詳細繪制、設計文檔和基本三維設計。AutoCAD具有良好的用戶界面，通過交互菜單或命令行方式便可以進行各種操作。它的多文檔設計環境，讓非計算機專業人員也能很快地學會使用。在不斷實踐的過程中更好地掌握它的各種應用和開發技巧，從而不斷提高工作效率。AutoCAD具有廣泛的適應性，它可以在各種操作系統支持的微型計算機和工作站上運行。

2.2 輔助設計軟件

★Microsoft Excel

Microsoft Excel是進行數字和預算運算的軟件程序。Excel內置了多種函數，可以對大量數據進行分類、排序甚至繪制圖表等。我公司在變壓器電磁設計過程中通過運用Excel可以快速的對各種電磁方案進行優化比較，從而選取最合理的設計方案。

◆生產管理：

公司通過ISO9001質量管理體系:

強調以顧客為中心的理念，明確公司通過各種手段去獲取和理解顧客的要求，確定顧客要求，通過體系中各個過程的運作滿足顧客要求甚至超越顧客要求，并通過顧客滿意的測量來獲取顧客滿意程序的感受，以不斷提高公司在顧客心中的地位，增強顧客的信心；

明確要求公司最高管理層直接參與質量管理體系活動，從公司層面制定質量方針和各層次質量目標，最高管理層通過及時獲取質量目標的達成情況以判斷質量管理體系運行的績效，直接參與定期的管理評審掌握整個質量體系的整體狀況，并及時對于體系不足之處采取措施，從公司層面保證資源的充分性；

明確各職能和層次人員的職責權限以及相互關系，并從教育、培訓、技能和經驗等方面明確各類人員的能力要求，以確保他們是勝任的，通過全員參與到整個質量體系的建立、運行和維持活動中，以保證公司各環節的順利運作；

明確控制可能產生不合格產品的各個環節，對于產生的不合格產品進行隔離、處置，并通過制度化的數據分析，尋找產生不合格產品的根本原因，通過糾正或預防措施防止不合格發生或再次發生，從而不斷降低公司發生的不良質量成本，并通過其他持續改進的活動來不斷提高質量管理體系的有效性和效率，從而實現公司成本的不斷降低和利潤的不斷增長；

獲得質量體系認證是取得客戶配套資格和進入國際市場的敲門磚，也是目前企業開展供應鏈管理很重要的依據 。



關鍵制造工藝

1．鐵心制造：

a鐵心設計經過計算機CAD完成以后，采用國內先進縱剪線，橫剪線生產設備，硅鋼片采用優質冷軋晶粒取向電工硅鋼片。45°全斜接縫，交替階梯縫（STEP-LAP）使磁路結構得到改善，隆低了變壓器的空載損耗和空載電流。

硅鋼片縱剪，橫剪生產線

b鐵心拉板結構：鐵心采用物殊的拉板結構和高強度絕緣帶綁扎堅固，使變壓器外形美觀、結構緊湊，減小了變壓器外形尺寸，減小了激磁電流，保證了變壓器的低空載損耗、低空載電流的低噪音。

c過程控制：生產制造中嚴格按照硅鋼片縱剪、橫剪工藝守則操作，有效的控制剪切硅鋼片的尺寸以及毛刺、確保硅鋼片在疊裝過程的質量。對鐵心的綁扎、夾緊采取措施，嚴格按工藝規程生產。鐵心疊裝完畢后用鐵心翻轉臺將鐵心豎起，保證鐵心不變形，有效地降低了干式變壓器的空載損耗和噪音。

鐵心翻轉臺

d關鍵部位處理：鐵心疊裝完成后，按照鐵心涂漆流程在鐵心表面涂覆一定厚度的特殊樹脂，起到隔音作用，所有的夾緊部位采用硅橡膠及彈性模量小的絕緣件，抑制鐵心運行過程振幅量，降低變壓器噪音，可靠地保證變壓器長期具有良好的空載性能。

2．線圈制造：

a澆注式：澆注式線圈采用環氧樹脂（樹脂采用美國陶氏DER331）真空澆注、玻璃纖維增強薄絕緣結構。玻璃纖維與樹脂結合后其膨脹系數與銅導體十分接近。樹脂的絕緣強度很高，玻璃纖維增強后其機械強度遠高于變壓器運行要求，具有明顯的抗擊性，抗溫度變化和抗老化開裂性能，而且玻璃纖維與環氧樹脂的復合絕緣材料是具有自熄性能的物質，不會因為短路產生的電弧和外在火源泉而持續燃燒，不會產生有害氣體而污染環境。整個澆注及固化過程嚴格按照工藝守則執行。

真空澆注系統





















































                      ‘’‘’

固化爐系統

b箔澆：低壓線圈箔寬等于線圈寬度，電流密度可對應高壓線圈的安匝區域自由匹配，有效地改善了軸向漏磁分布，保證安匝分布平衡，箔澆式線圈消除了螺旋角，減小了線圈的橫向漏磁場，所受的軸向電動力大降低，提高了變壓器抗突發短路的能力：冷卻氣道設置均勻、密集、合理、散熱性能好，變壓器的過載能力強：線圈兩端用環氧樹脂端封，確保防潮、防塵，有優良的動熱穩定性能：層間絕緣采用環氧預浸布，經過最終固化后，絕緣層與銅箔牢固粘合成一個整體，具有機械強度好的特點。

箔繞設備



安全難燃防火。環保無污染可直接安裝在負荷中心。采用德國HTT技術，產品具有急些強度高抗短路能力強、局部放電量低、可靠性高損耗低。噪音小，免維護、安裝簡易節能效果明顯。散熱能力強，強迫風冷條件下可以150%額定負荷運行防潮性能好，適應高濕度和其他惡劣環境中運行.公司網址：http://design.89576.com:53239/guangtian/
